傘歯車
回して楽しい、90度の動力伝達
作品について
ハンドルを回すと、回転の力が90度向きを変えて伝わる。 このシンプルかつ奥深い「傘歯車」の仕組みを、動かして学べるモデルです。 滑らかに力を伝える円錐形の歯車の美しさと、機構学の基礎に触れる楽しさを味わえます。
- 難易度 ★★★☆☆ (中級)
- 製作時間の目安 約3時間～
製作ギャラリー
STEP 0: 準備
pdo形式のファイルをご利用になるためには ペパクラビューワー（無料） が必要です。
お持ちでない方は下のバナーをクリックして、ソフトをダウンロードしてください。
今回使用した紙はKOKUYOのマット紙（A4サイズ）厚さは0.17mmのものです。
接着剤は木工用ボンド速乾が扱いやすいです。
STEP 1
12gear_wheel, 12gear_teeth-2, 12gear_teeth-3

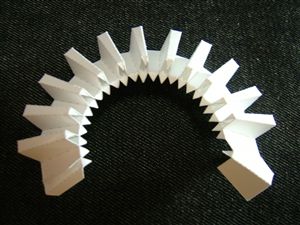

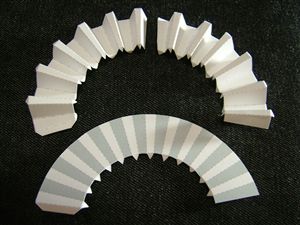

12gear_wheelの色つき部分に、歯の谷に当たる部分を、丁寧に接着してください。
STEP 2

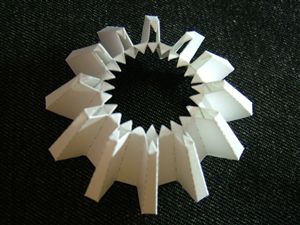

12gear_wheelを接着後、12gear_teeth-2, 12gear_teeth-3のもう一方の端を接着。

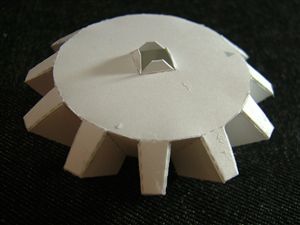

12gear_teeth-1を接着します。
STEP 3

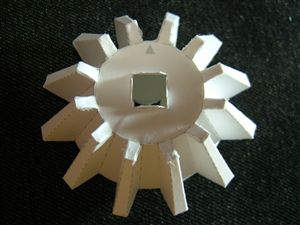

12gear_teeth-4の三角マークを12gear_teeth-1のそれと同じ位置に合わせ接着します。
STEP 4

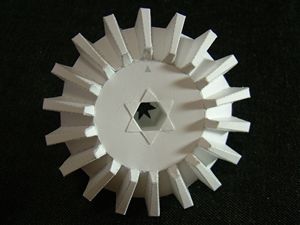

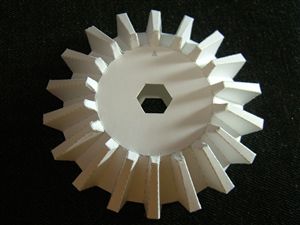

傘歯車（大 = 歯数18）もSTEP1と同様の手順で作成してください。
STEP 5

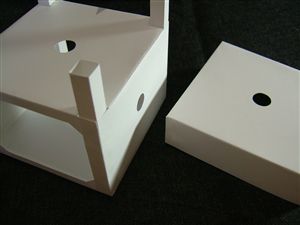

box_lower-1, box_lower-2, box_lower-3, box_lower-4

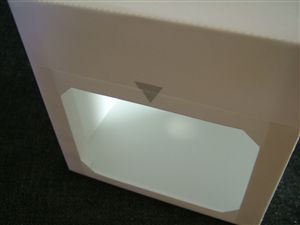

box_lower-2とbox_lower-4の三角マークを合わせてください。
frame-1,frame-2,frame-3,frame-4のそれぞれ、直交する２つの面に接着剤を塗り、差し込んで接着します。
STEP 6

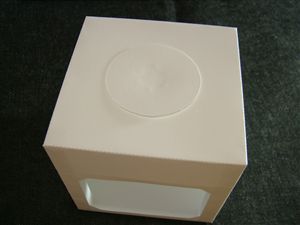

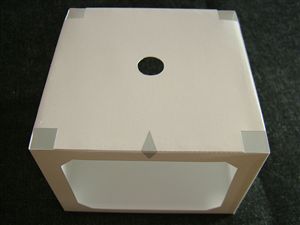

box_topの三角マークを合わせて接着します。
18gear_shaftを差し込んで接着します。
STEP 7

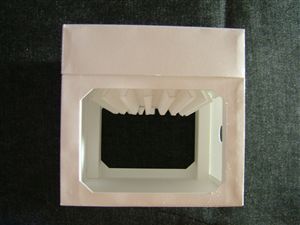

傘歯車（大 = 歯数18）を差込み18gear_stopperを軸の端に接着します。
注意!! 接着するとき歯車の軸と箱が接着剤でくっつかないようにしてください。
STEP 8

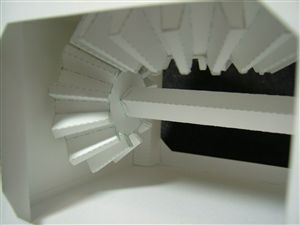

傘歯車（小 = 歯数12）を箱の内部に入れてから、12gear_shaft1-1を箱の外側から差し込み、歯車を通し、そのまま箱の外へ抜けてください。
12gear_shaft1-1の色つき部分が歯車の幅と重なります。
12gear_stopper-3を歯車の軸の端に接着します。（箱にくっつかないように注意してください）

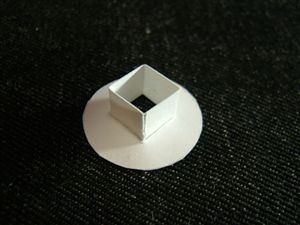

12gear_stopper-1,12gear_stopper-2を右写真のように作ります。（以下ストッパー）

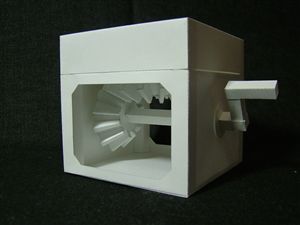

STEP 9 : 完成
ストッパーを軸に通します。
12gear_shaft-2,12gear_shaft1-2を差し込んで接着します。
