レオナルド・ダ・ヴィンチのヘリコプター
天才の夢、空飛ぶらせんの翼
作品について

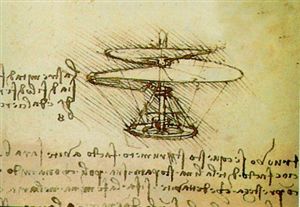

今から500年以上も前に、天才ダ・ヴィンチが考案した「空飛ぶ機械」の原型。 彼が残したスケッチをもとに、らせん状の翼を持つヘリコプターを再現します。 歴史的な発明を追体験する、知的好奇心を満たす組み立ての旅へ。
- 難易度 ★☆☆☆☆ (初級)
- 製作時間の目安 約3時間～
製作ギャラリー
STEP 0: 準備
今回使用した紙はKOKUYOのマット紙（A4サイズ）厚さは0.17mmのものです。

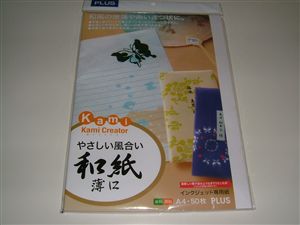

薄口のインクジェット専用和紙（上記厚紙用紙でも可）
螺旋翼の麻布っぽい質感を出すために和紙を使用しました。
接着剤は木工用ボンド速乾が扱いやすいです。
STEP 1: 作成

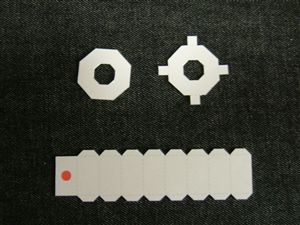

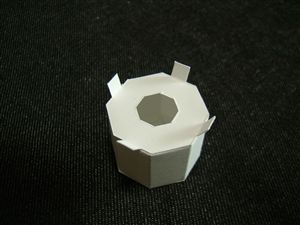

no.001 no.002 no.003で八角柱を作ります。
STEP 2

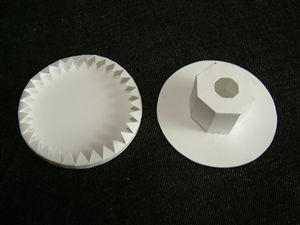

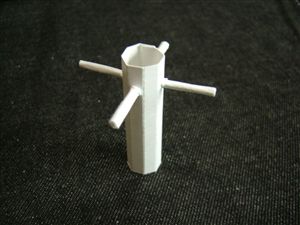

no.005に足を差し込み接着します。
STEP 3

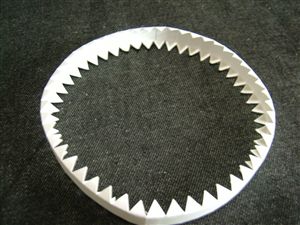

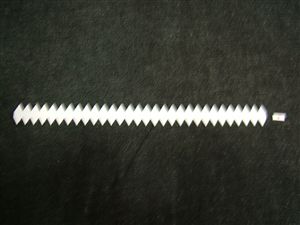

no.007でリングを作ります。

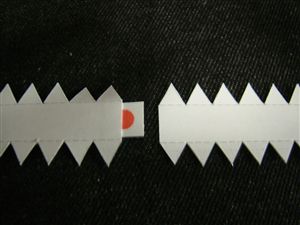

赤丸がついたパーツはリングの内側で接着してください。
STEP 4
no.004
STEP 5
STEP 2で作ったものと合体します。
STEP 6

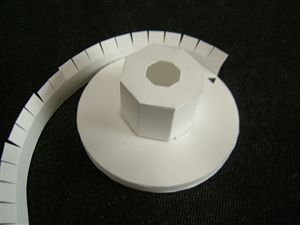

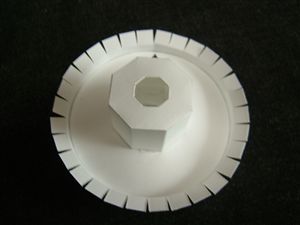

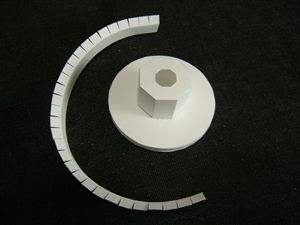

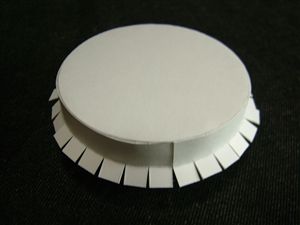

no.006を周りに貼り付けます
STEP 7

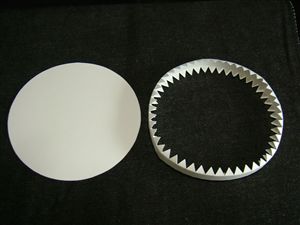

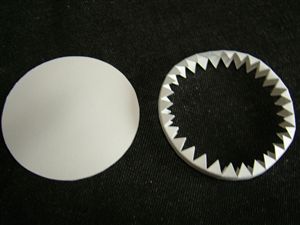

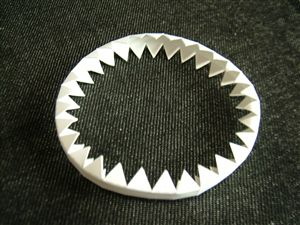

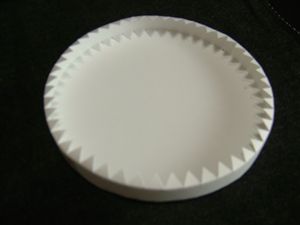

no.013で一つの大きいリングを作ります。
STEP 8

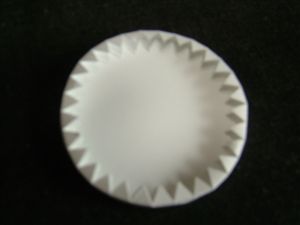

no.014
STEP 9

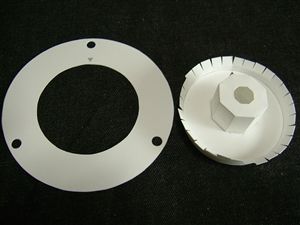

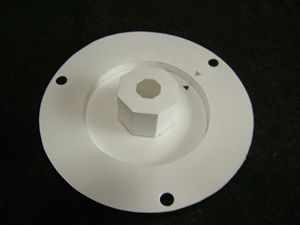

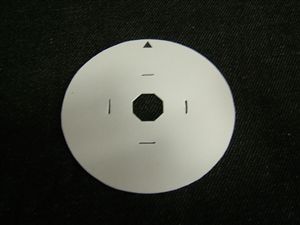

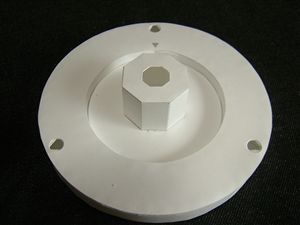

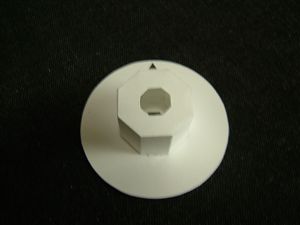

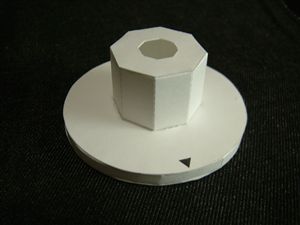

三角マークの位置を合わせ、no.015をSTEP 6で作ったものに接着します。
STEP 10

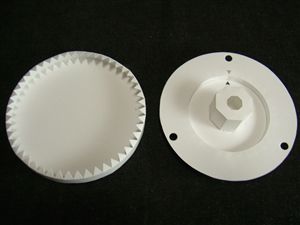

STEP 8 STEP 9で作ったものを合体します。
STEP 11
no.011 no.012
STEP 12

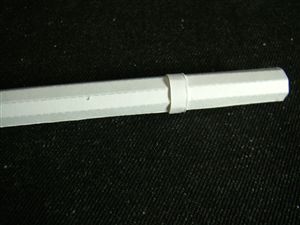

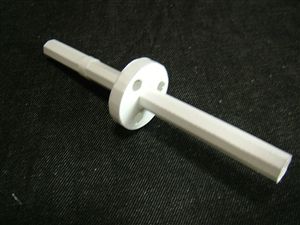

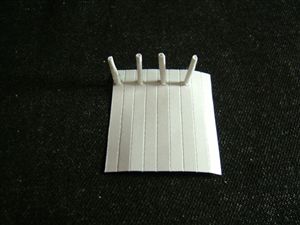

no.011 の裏側から棒を差し込み、糊付けします。
八角柱になるように接着します。
STEP 13

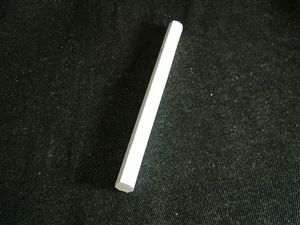

no.022
STEP 14

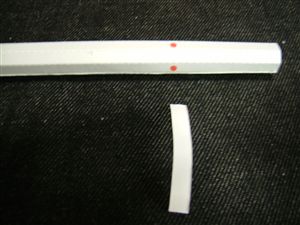

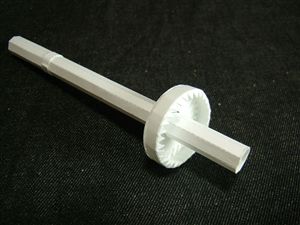

no.021を赤丸に合わせ、糊付けします。
STEP 15

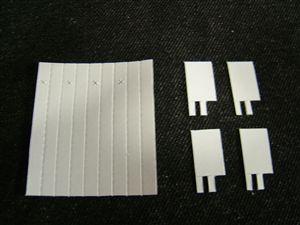

no.016 no.017 no.019
STEP 16

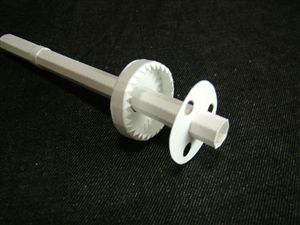

no.017を糊付けします。
STEP 17

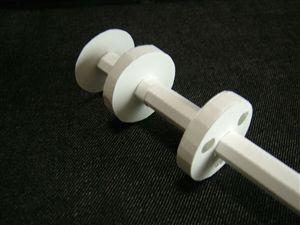

no.018 no.019を使って反対側にも円盤を作ります。

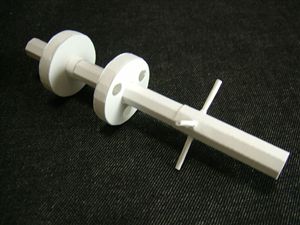

STEP 12でつくったものと合体します。
STEP 18

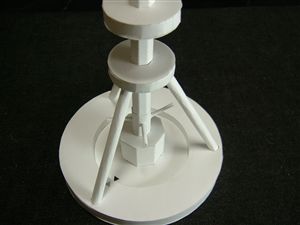

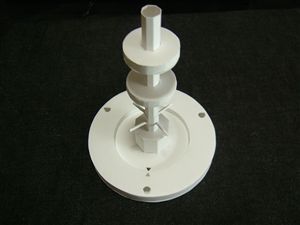

STEP 10でつくったものと合体します。
STEP 19
no.020を円盤の穴に差し込みます。
STEP 20

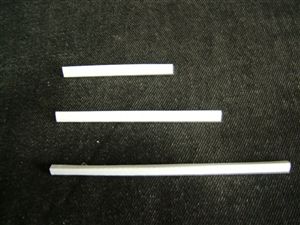

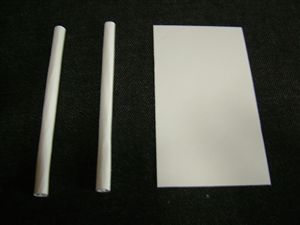

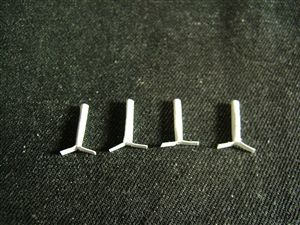

no.008 no.009 no.010
STEP 21

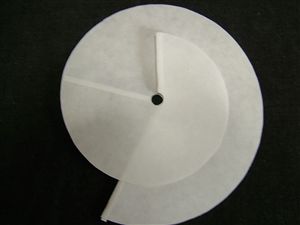

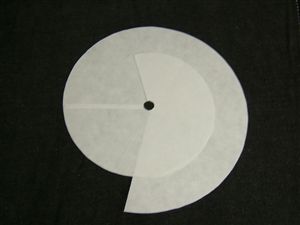

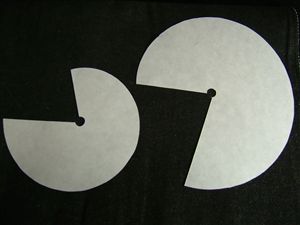

no.024の長い辺と、no.025の短い辺を合わせて、裏からno.023で糊付けします。
上になるのがno.024 下になるのがno.025です。
STEP 22

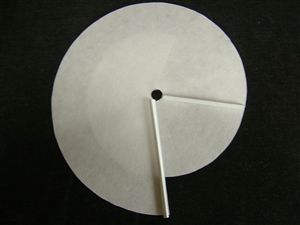

STEP 20で作っておいた三角柱を、螺旋翼の裏側に糊付けします。

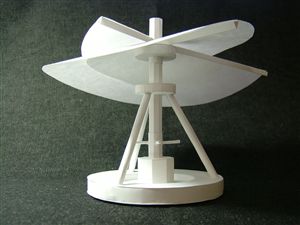

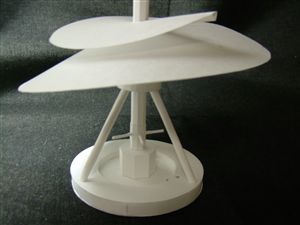

STEP 23 : 完成
螺旋翼を上からかぶせ完成です
